羞羞视频免费观看膜的自身質量主要是選擇符合要求的膜厚
羞羞视频免费观看膜的質量主要是選擇符合要求的膜厚度。根據複合羞羞视频免费观看膜的水壓和底層，利用膜理論公式選擇合適的膜材料。經計算，複合羞羞视频免费观看膜采用兩種織物一種膜(300g/m2/PE0.5/250g/m2)，其物理力學指標為:抗拉強度19kn/m，伸長率53.6%，CBR頂破強度3.41kN，垂直滲透係數4.76×10-13cm/s，寬度4.0m..

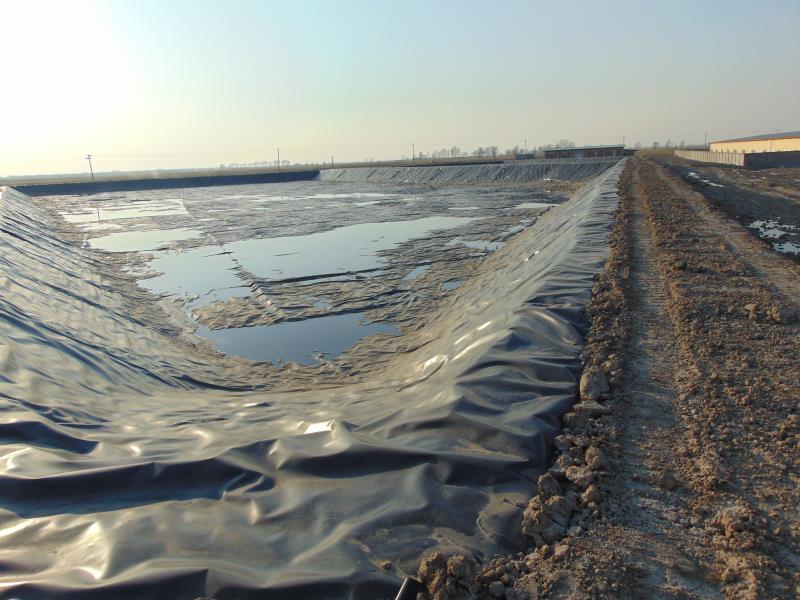

在施工過程中，複合羞羞视频免费观看膜需要與周圍混凝土趾板拚接或連接，其質量直接影響羞羞视频免费观看膜的防滲性能。鋪設羞羞视频免费观看膜前，應在墊層下進行無砂混凝土施工，然後沿壩坡自下而上縱向鋪設碾壓羞羞视频免费观看膜。鋪設應平整、適度緊密，剩餘部分應保留1.5%左右，以避免拉伸損傷。羞羞视频免费观看膜展開平整後，用自走式熱熔雙縫焊機進行拚接。根據膜材料的類型和厚度以及室外空氣溫度，選擇合適的焊接溫度和行走速度。小羞羞视频免费观看膜用於現場試拚，待焊接質量穩定後再進行實際焊接作業。熱熔焊縫形式為兩條車道的直縫，寬度各為1cm，間距1cm，接縫處羞羞视频免费观看膜搭接寬度約為10cm。羞羞视频免费观看膜焊接完成後，應進行接縫檢查。一般先進行外觀檢查，觀察有無漏接，接頭有無熱損傷或起皺，拚接是否均勻等。目測合格後，采用真空法或充氣法進行最終質量檢驗和評定。同時，應對羞羞视频免费观看膜取樣並測試其抗拉強度。焊縫強度不應低於母材的80%，試樣斷口不應在接頭處，否則接頭質量不合格。羞羞视频免费观看膜表麵的無紡布用手持縫紉機縫製，保護羞羞视频免费观看膜。對於不合格的焊縫，可使用塑料焊槍或烙鐵進行補焊。複合羞羞视频免费观看膜與壩基混凝土防滲牆、壩肩混凝土趾板和防浪牆的連接必須可靠。混凝土防滲牆底部和兩個橋台趾板與基岩麵的結合麵應進行接觸灌漿，以防止防滲牆底部或趾板與基岩麵的結合麵滲水。灌漿後進行水壓試驗，試驗合格後進行下一道工序。複合羞羞视频免费观看膜通過扁鐵、橡膠墊圈和膨脹螺栓與防滲牆、趾板和防浪牆連接，以保證複合羞羞视频免费观看膜具有一定的膨脹能力。
羞羞视频免费观看膜低溫易碎。為了防止複合羞羞视频免费观看膜在冬季受到擾動而漏水，需要避免在冬季鋪設複合羞羞视频免费观看膜和進行可能引起擾動和膜脆斷的壩麵施工。其次，要避免水庫冬季運行時，由於壩體沉降較大，導致前壩坡變形，導致膜材料脆性斷裂。因此，大壩應按設計標準分層碾壓，碾壓後每層都要用水浸泡，以保證大壩填築的密實度。
壩前壩坡的抗滑穩定安全主要是混凝土板和複合羞羞视频免费观看膜的抗滑穩定安全。複合羞羞视频免费观看膜直接鋪設在無砂混凝土板上，兩者之間的摩擦係數為0.40~0.42，摩擦角為21.8~22.78°。前壩的傾斜角為31.2°，大於摩擦角。因此，兩種材料之間可能發生平麵滑移。為了解決這一問題，在無砂混凝土表麵每隔2m刷兩遍熱瀝青，麵積約0.5m2，並在其上粘貼複合羞羞视频免费观看膜，既阻礙了膜後無紡布的透水性，又增加了膜的抗滑能力，取得了良好的效果。現澆混凝土板底部為苯板，粘結力強，層間不易剝離，兩種材料之間不存在層間滑移。1998年工程完工後，開始蓄水。運行近6年，壩頂最大沉降變形6cm，壩坡腳下地麵幹燥，無滲溢。大壩後坡測壓管中的浸潤線比河床礫石層表麵低2m左右，達到了預期的設計效果。複合羞羞视频免费观看膜防滲效果明顯，工程成功。
首頁
電話
QQ
聯係
