羞羞视频免费观看膜是一種羞羞视频免费观看合成材料，包括聚乙烯、聚氯乙烯、聚化聚乙烯等。羞羞视频免费观看膜具有良好的物理、化學和水力學特性。羞羞视频免费观看膜單側或兩側熱合織物的複合材料稱為複合羞羞视频免费观看膜。複合羞羞视频免费观看膜不僅可以防止薄膜在受力時被石頭的棱角刺穿，還可以替代礫石等材料進行過濾和排水。

複合羞羞视频免费观看膜具有較強的適應壩體變形的能力。作為壩體防滲材料，可設置在壩體上遊或壩體中心作為壩體防滲體。

（2）在連續均勻的基礎上，羞羞视频免费观看膜受壓均勻時，其厚度可等於或小於土壤平均粒徑的1/5；在200~300m水頭的作用下，在中砂墊層上鋪設0.1~0.2mm厚的羞羞视频免费观看膜，可長期使用。

（3）羞羞视频免费观看膜在分子結構和製造工藝上不透水，但試驗研究和工程實踐證明，由於製造工藝的各種原因，常用的羞羞视频免费观看膜不是絕對不透水的，或者隻能說是相對不透水的。如果遵循達西滲透定律的概念，水利工程認為K10-10cm/s的滲透係數為不透水，可稱為不透水羞羞视频免费观看膜的滲透係數為K10-14cm/s。這是因為羞羞视频免费观看膜防滲體的厚度比粘土防滲體薄得多，在相同水頭差的作用下，其水力梯度遠大於後者。

（4）當界麵土（或混凝土等材料）共同工作時，由於接觸麵不均勻、土壤顆粒粗糙、土壤局部變形較大，在高水頭作用下，羞羞视频免费观看膜可能破裂、撕裂，失去或削弱其防滲性能，需要進行相應的防滲試驗。

（5）根據不同配置的砂卵石支撐層上的聚乙烯薄膜試驗，可以看出顆粒級配越好，耐水壓性越強；顆粒越細，耐水壓力越強；厚度為0.25mm的聚乙烯羞羞视频免费观看膜在級配較好的砂卵石層上可承受200m水頭。

（6）一般來說，壓力越大，土粒越厚，羞羞视频免费观看膜越容易破裂。試驗表明，同一PE膜分別與細砂、中砂和粗砂接觸，結果為0.5MPa、O.4MPa和0.3MPa。當與粗砂接觸時，兩層PE膜的頂部破裂壓力增加到0.6MPa。可以看出，羞羞视频免费观看膜不應與厚土粒接觸，必要時應使用複合羞羞视频免费观看膜，以保護羞羞视频免费观看膜不受損壞。

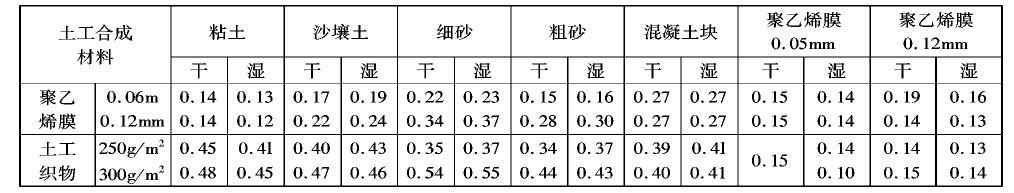

（7）在斜坡上鋪設羞羞视频免费观看膜時，羞羞视频免费观看膜與其他材料（包括土）之間的摩擦特性是設計中非常重要的控製指標。羞羞视频免费观看膜表麵光滑，與其他材料的摩擦角小於土壤的摩擦角，容易沿斜麵滑動。
